굴절스카이
(주)타조중기의 굴절스카이 장비입니다.
CD-280B
3.5톤 (28M급)

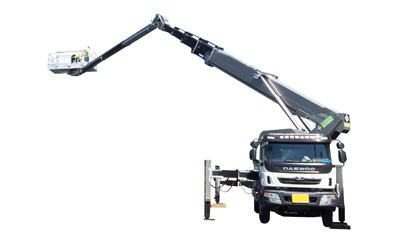

CD-400A
5톤 (40M급)
SKY-400VK
5톤 (40M급)
SKY450VK
5톤 (45M급)

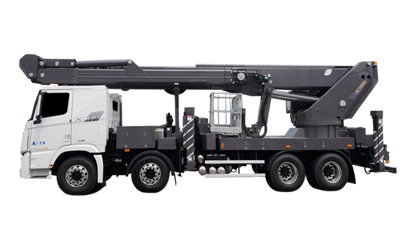

SKY600AR
19.5톤 (60M급)
차량정보/제원
굴절스카이
굴절스카이
(주)타조중기의 굴절스카이 장비입니다.
범블비
Bumblebee
장비 사진
타노스
Thanos
장비 사진
제원표
| 교량하부작업(밑으로) | 24m |
|---|---|
| 인도폭(4차선) | 3.5m |
| 수평거리 | 22m |
| 방음벽 | 4m |
작업반경도
옵티머스
Optimus
장비 사진
SKY600AR
19.5톤 (60M급)

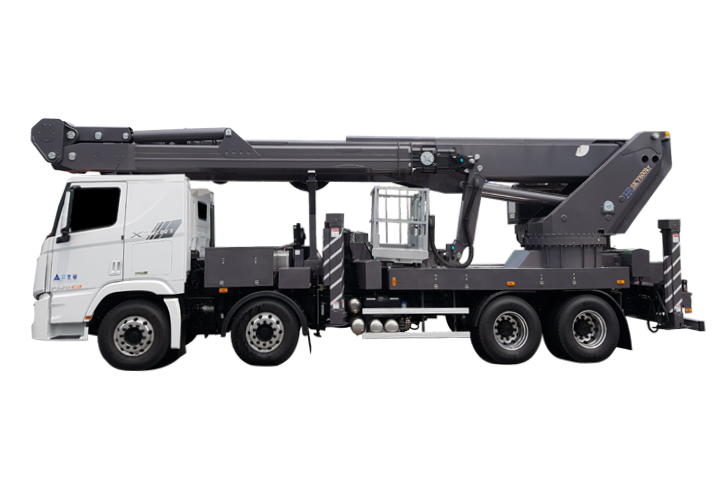

장비 사진
제원표
| 구분 | 항목 | 단위 | 사양 | 비고 |
|---|---|---|---|---|
| 형식 | 차종코드 | SKY600AR-A60E0 | ||
| 탑재차량 | MAKER /적재량 |
HD 19.5톤 단축 | ||
| 축간거리 | mm | 7,430 | ||
| 차량제원 | 전장 | mm | 11,700 | |
| 전폭 | mm | 2,495 | ||
| 전고 | mm | 3,995 | ||
| 총중량 | Kg | 37,800 | ||
| 작업범위 | 작업높이 | m | 59.2 | 바닥높이: 57.7 |
| 작업반경 | m | 30 | ||
| 작업하중 | 2인 또는 400Kg | |||
| 붐 | 형식 | MAIN 5단 굴절 3단 고장력강판 | ||
| 작동방식 | 유압연실린더 2CHAIN+2WIRE | |||
| 아웃트리거 | 형식 | X-TYPE, X-TYPE | ||
| 인출폭 | mm | 앞: 8500, 뒤: 8500 | ||
| 턴테이블 | 형식 | 유압식/웜감속기+유압모터 | ||
| 회전각도 | 도 | 360도 연속회전 | ||
| 탑승함 | 길이×너비 ×높이 |
일반 | 1650×1100×1160 | |
| 확장 | 3200×1100×1160 | |||
| 작동 | 수평 | 전자식 자동수평장치 | ||
| 회전각도 | 좌, 우 360 웜감속기+유압모터 | |||
| 조작장치 | 수동 | P.V.G 밸브 2곳 | ||
| 리모컨 | 무선 | |||
| 편의장치 | 야간 써치작업등, 원격조정엔진시동ON/OFF | |||
| 전자식 엔진 RPM 컨트롤, 고임목다이, 인버터 | ||||
| 안전장치 | 작업반경제한장치, 인터록시스템, 과하중경보 | |||
| 오버센터밸브, 비상정지 스위치 | ||||
| 선택사양 | 조정석 캐빈 | |||
| 공구박스 |

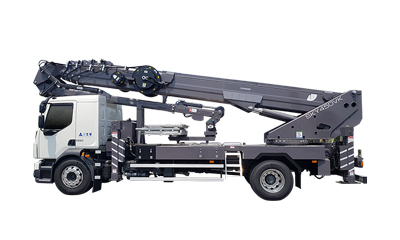

SKY450VK
5톤 (45M급)
장비 사진
제원표
| 구분 | 항목 | 단위 | 사양 | 비고 |
|---|---|---|---|---|
| 형식 | 차종코드 | SKY450VK-A45V0 | ||
| 탑재차량 | MAKER /적재량 |
VOLVO 5톤 FL | ||
| 축간거리 | mm | 5,300 | ||
| 총중량 | 전장 | mm | 9,910 | |
| 전폭 | mm | 2,495 | ||
| 전고 | mm | 3,950 | ||
| 총중량 | Kg | 17,060 | ||
| 작업범위 | 작업높이 | m | 45.1 | |
| 작업반경 | m | 30 | ||
| 작업하중 | 2인 또는 400Kg | |||
| 붐 | 형식 | 7단 다각 고장력 수입강판 | ||
| 작동방식 | 1~5단 동시인출+굴절2단 | |||
| 아웃트리거 | 형식 | H-TYPE, X-TYPE | ||
| 인출폭 | mm | 앞: 7890, 뒤:8010 |
중간점 | |
| 턴테이블 | 형식 | 웜감속기2EA+모터 | ||
| 회전각도 | 도 | 360도 연속회전 | ||
| 탑승함 | 길이×너비 ×높이 |
일반 | 580×1650×210 | |
| 확장 | 1100×3200×1110 | |||
| 작동 | 수평 | 자동수평장치 | ||
| 회전각도 | 좌우 360도 | |||
| 조작장치 | 수동 | 밸브 레버식 | ||
| 리모컨 | 무선(선택) | |||
| 편의장치 | 상부조종석(수동레버+의자) | |||
| 야간 써치작업등, 원격조정엔진시동ON/OFF | ||||
| 전자식 엔진 RPM 컨트롤 | ||||
| 안전장치 | 전복방치 안전장치 | |||
| AML SYSTEM | ||||
| INTER LOCK SYSTEM | ||||
| 오버센터밸브, 비상정지 | ||||
| 선택사양 | 대용량 오일쿨러 | |||
| 전기작업용 릴(기본) |

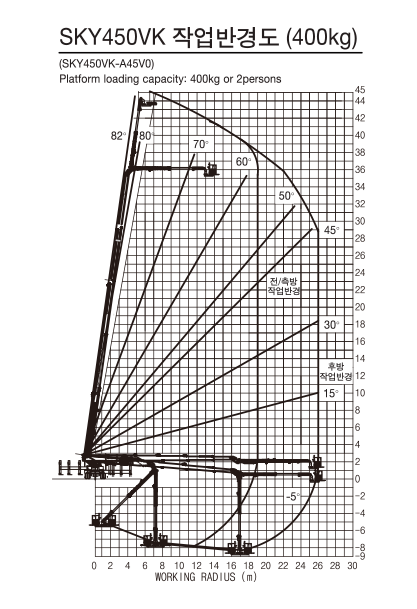

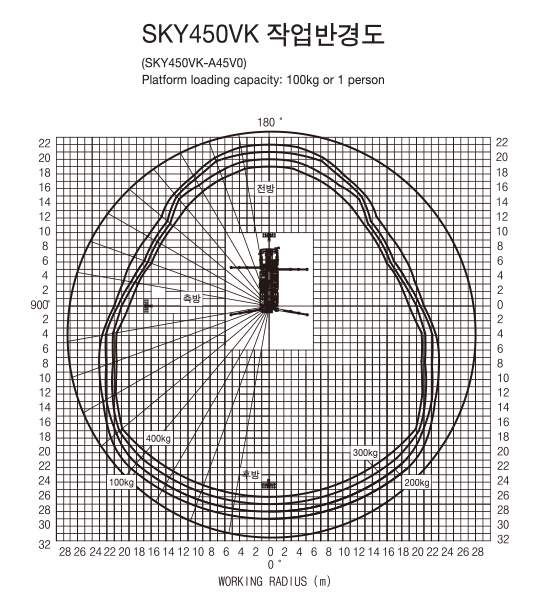

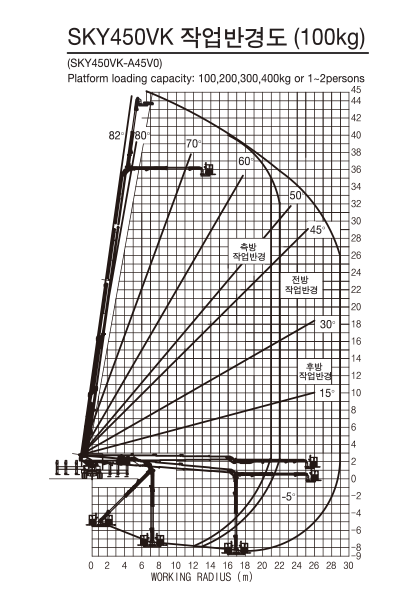

작업반경도
CD-400A
5톤 (40M급)

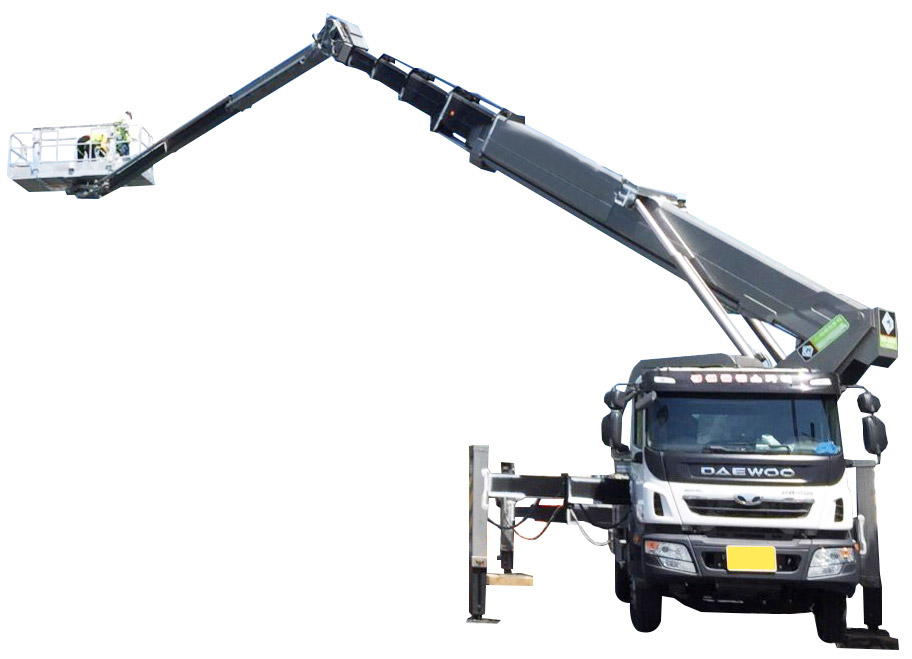

장비 사진
제원표
| 항목 | 단위 | CD-400A | |
|---|---|---|---|
| 차량 | 전장 | mm | 10300 |
| 전폭 | mm | 2380 | |
| 전고 | mm | 3750 | |
| 샤시 | ton | 대우 5톤 | |
| 붐 | 수량 | ea | 5단(직진) + 3단(굴절) |
| 길이 | mm | 7000+2800 | |
| 방식 | - | 5단 연동 + 3단 연동 | |
| 턴테이블 | 회전 | 도 | 350도 연속 회전 |
| 형식 | - | 유압식 | |
| 아웃트리거 슬라이드 |
형식 | - | 전후방 3단 유압식 |
| 스트로크 | mm | 앞 1300 | |
| mm | 뒤 1300 | ||
| 확장후폭 | mm | 가로 (앞, 뒤) 7720 | |
| mm | 세로 (좌, 우) 7260 | ||
| 아웃트리거 | 스트로크 | mm | 950 |
| 탑승함 | 크기 | mm | 가로×세로×높이 710×1740×1100 |
| 형식 | - | 전기식 | |
| 회전 | 도 | 무한360도 회전 | |
| 제어방식 | 유선 | - | OPTION |
| 무선 | - | 기본 | |
| 높이 | 탑승함 바닥높이 |
m | 39.2 |
| 최대작업 높이 |
m | 41.2 | |
| 최대작업하중 | kg | 300 | |
| 비고 | 상기 제원은 제품의 성능향상 등의 사유로 예고 없이 변경될 수 있습니다. |
||

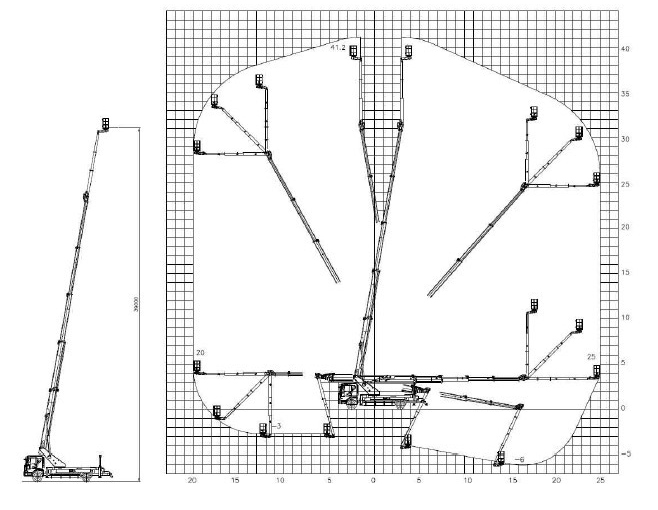

작업반경도

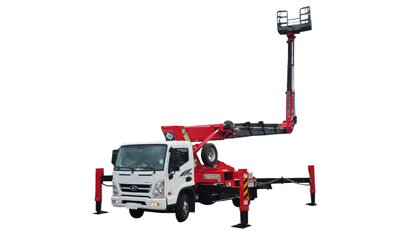

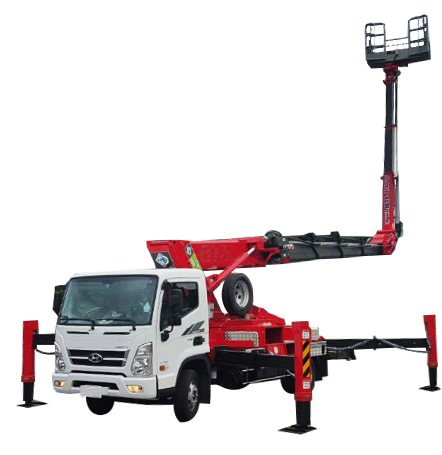

CD-280B
3.5톤 (28M급)
장비 사진
제원표
| 항목 | 단위 | CD-280B | |
|---|---|---|---|
| 차량 | 전장 | mm | 7185 |
| 전폭 | mm | 2085 | |
| 전고 | mm | 2850 | |
| 샤시 | ton | 현대 3.5톤 | |
| 붐 | 수량 | ea | 5단(직진) + 3단(굴절) |
| 길이 | mm | 4000+2000 | |
| 방식 | - | 5단 연동 + 3단 연동 | |
| 턴테이블 | 회전 | 도 | 350도회전 |
| 형식 | - | 유압식 | |
| 아웃트리거 슬라이드 |
형식 | - | 전후방 3단 유압식 |
| 스트로크 | mm | 앞 1050 | |
| mm | 뒤 1050 | ||
| 확장후폭 | mm | 가로 (앞, 뒤) 5880 | |
| mm | 세로 (좌, 우) 5645 | ||
| 아웃트리거 | 스트로크 | mm | 700 |
| 탑승함 | 크기 | mm | 가로×세로×높이 710×1740×1100 |
| 형식 | - | 전기식 | |
| 회전 | 도 | 무한360도 회전 | |
| 제어방식 | 유선 | - | OPTION |
| 무선 | - | 기본 | |
| 높이 | 탑승함 바닥높이 |
m | 26 |
| 최대작업 높이 |
m | 28 | |
| 최대작업하중 | kg | 300 | |
| 비고 | 상기 제원은 제품의 성능향상 등의 사유로 예고 없이 변경될 수 있습니다. |
||
작업반경도
CD-150BI
장비 사진
외관도
작업반경도
