SKY6004H
17톤 (60M급)

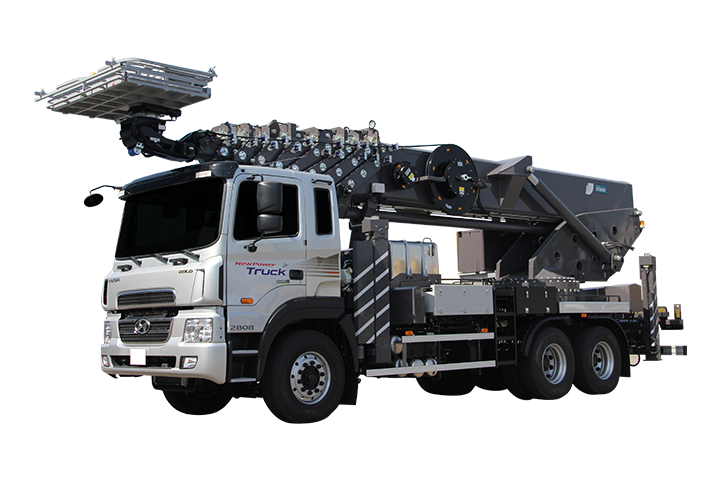

장비 사진
제원표
| 구분 | 항목 | 단위 | 사양 | 비고 |
|---|---|---|---|---|
| 장비명 | 호룡 SKY6004H 고소작업차 | |||
| 작업범위 | 최대 작업 높이 | m | 59.5 | 바닥높이: 58 |
| 최대 작업 반경 | m | 33 | 전방 | |
| 작업하중 | 최대 작업 중량 | kg | 400 | |
| 탑승 인원 | 명 | 2 | ||
| 섀시차량 | 축별설계 허용하중(Frt) | kg | 8,000 | |
| 축별설계 허용하중(Rr) | kg | 10,800 | ||
| 축별설계 허용하중(Total) | kg | 18,800 | ||
| 장비크기 | 전장 | mm | 10,280 | |
| 전폭 | mm | 2,460 | ||
| 전고 | mm | 3,945 | ||
| 탑승함 | 길이 | mm | 1,650 (3,200) | ( )확장시 |
| 폭 | mm | 580 (1,100) | ( )확장시 | |
| 높이 | mm | 1,160 | ||
| 붐 | 형식 | 9단 다각 고장력 강판 | ||
| 작동방식 | 2연 실린더, 3CHAIN+3WIRE 동시인출 | |||
| 턴테이블 회전 | 형식 | 유압식/웜감속기 + 유압모터 | ||
| 링기어 | SISI 1235 | |||
| 회전각도 | 도 | 360 연속 | ||
| 탑승함회 전 | 전 회전각도 | 도 | 360, 웜감속기+유압모터 | |
| 수평유지 | 유압식 자동수평 | |||
| 펌프구동 | 섀시 엔진 | 미션 PTO | ||
| 펌프 TYPE | PISTON PUMP | |||
| 아웃트리 거 | 빔 형식 (Frt) | X-TYPE(3단) | ||
| 빔 형식 (Rr) | X-TYPE(3단) | |||
| JACK (Frt STROKE) | mm | ST. 1,180 | ||
| JACK (Rr STROKE) | mm | ST. 1,180 | ||
| 전개폭 (전) | mm | 8,560 | ||
| 전개폭 (후) | mm | 8,560 | ||
| 전개폭 (전후거리) | mm | 8,140 | ||
| 콘트롤 | 비상작동 | P.V.G 6연 | ||
| 리모트 콘트롤 | 무선 리모콘 | |||
| 안전장치 | OVER-CENTER VALVE | |||
| INTER LOCK SYSTEM | ||||
| 작업반경제한 장치 | ||||
| OVERLOAD 경보 | ||||
| 비상 정지 | ||||

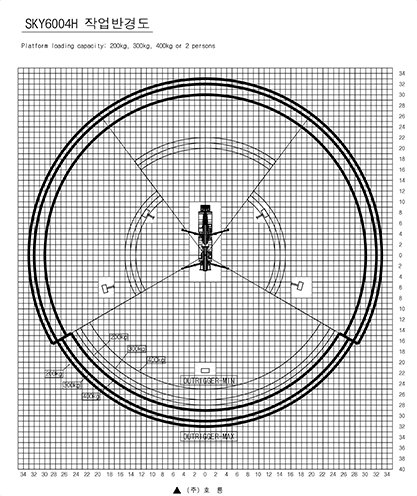

작업반경도
